Interazioni geometriche fra sistemi di raccolta acqua ed elementi di facciata

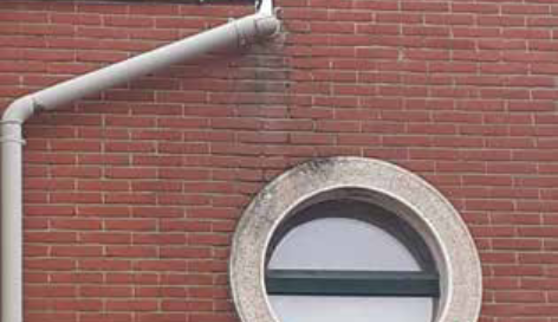

Gli elementi di raccolta e smaltimento delle acque meteoriche, se non integrati all’interno della parete perimetrale, possono interferire con altri elementi presenti in facciata, creando situazioni che devono essere gestite in modo appropriato, onde evitare danni ulteriori. In questo caso, è presente uno stramazzo collegato a un pluviale al fine di raccogliere l’acqua di un terrazzo. La situazione (immagine 1) è tale per cui:
• il sistema di collegamento fra stramazzo e pluviale non è idoneo a evitare fuoriuscite di acqua nella zona circostante;
• il pluviale è “costretto” a seguire un percorso a zigo-zago per evitare la finestra a oblò presente nella zona sottostante;
• sono presenti depositi di colore scuro nella zona sommitale dell’oblò.
